| 名 称 |

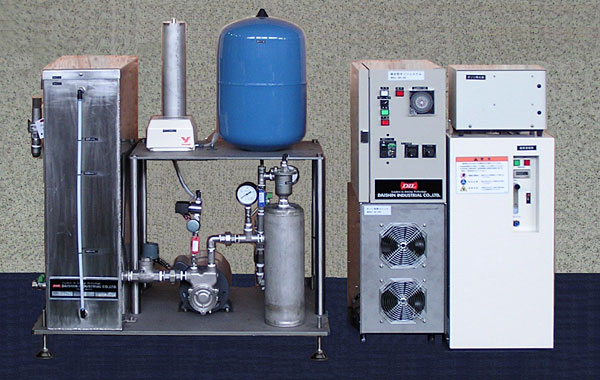

オゾン水・オゾンエアー供給システム |
| 型 式 |
OWS5000 |
| 製 品 |
オゾン水・オゾンエアー |
| 構 成 |
酸素濃縮器＋オゾン発生器＋オゾン水供給装置＋オゾンエアー供給装置 |
| オゾン発生器 |
方式／空冷、石英ガラス管、無声放電式
オゾン発生量／5g/h（3L/minにて）
オゾン出力／4段階切替式（オゾン水、オゾンエアー 個別に設定可能） |
| 設備運転方式 |
シーケンスコントローラと24時間タイマーによる自動運転 |
| 設備能力 |
［オゾン供給］
・受水圧力／0.05〜0.5Mpa
・使用流量範囲／0〜30L/min
・最大吐出量／30L/min
・最大吐出圧力／0.34Mpa（30L/minの流量にて）
・オゾン水濃度／1.5mg/L（上水道水、30L/min、水温15℃にて）
［オゾンエアー供給］
・吐出量／250L/min（0.2Mpaの負荷配管にて）
・最大出口濃度／160ppm（250L/minにて） |
| 接続配管 |
給水口／RC1
オゾン水出口／RC1
帰還配管／RC1/2
オゾンエアー出口／塩ビ ソケット VP25 |
| 環境条件 |
周囲温度／1〜35℃
周囲湿度／10〜85％RH |
| 環境条件 |
温度／0〜35℃ 湿度／10〜85%RH |
| 寸法・質量 |
オゾン発生器／W 300×H 870×D 470 約40kg（酸素濃縮器を含む）
操作盤／W 250×H 400×D 300 約20kg
オゾンエアー供給装置／W 250×H 470×D 560 約30kg
オゾン供給装置／W 860×H 1,050×D 550 約100kg |
| 消費電力 |
オゾン発生器／40W
オゾンエアー供給装置／600W
オゾン水供給装置／1,000W
制御／350W |
